플랜트 탱크 부속명칭 총정리 – Nozzle, Manhole, Saddle까지

서론 – 탱크 도면 속 이름, 다 이해하고 있나요?

플랜트 설계 도면에서 자주 등장하는 탱크.
그러나 막상 도면에 “SD”, “MH”, “SK”, “OF”, “LL” 같은 기호가 있으면
"이게 뭐였지?" 하고 한 번씩 멈칫하게 됩니다.

특히 제작사양서(DS)나 발주 기술요구서(TS)에서는
이들 부속 명칭을 기본 전제로 적어놓기 때문에
구조적 위치와 용도를 정확히 아는 것이 설계자·시공자 모두에게 매우 중요합니다.

이번 포스트에서는 압력용기 및 Atmospheric Tank에 공통적으로 쓰이는 부속 명칭 15개 이상을
실제 구조 기준 + 도면 약어 + 설계 시 고려사항까지 포함해 체계적으로 정리합니다.

Typical configuration of a horizontal tank with key fittings – from nozzle and manhole to support structure.

탱크의 기본 구조

• Shell: 탱크의 원통형 중심부
• Bottom: 액체가 저장되는 하단 평판
• Roof: 탱크의 상단부 (Fixed, Dome, Floating Type 등 다양)

이 기본 3요소에 **각종 부속품(Fittings)**이 추가되어
정밀한 기능(배출, 환기, 점검, 지지 등)을 수행하게 됩니다.

---

탱크 부속 명칭표 – 약어와 용도 정리

명칭	도면 약어	역할 및 위치	참고
Nozzle	N1, N2...	유체 입출구, 센서 장착, CIP 포트 등	Top/Side/Bottom 설치
Manhole	MH	점검·청소용 인체 출입구	일반적으로 측면 또는 상부
Saddle	SD	수평 탱크 하부 지지용 구조물	고정용
Skirt	SK	수직탱크 하단 지지 및 보온 공간 확보	용접 구조, 앵커볼트 사용
Leg Support	LG	중소형 탱크 하부 다리 지지대	3~4지점 설치
Drain Nozzle	DN	배수용, 바닥 또는 측면 하부	경사 설치 권장
Overflow Nozzle	OF	탱크 수위 초과 시 넘침 방지	일반적으로 탱크 상부 측면
Vent	V	내압 방지, 대기와의 압력균형	Top 중앙 설치
Lifting Lug	LL	탱크 인양 시 체결구	Top Shell 주변
Anchor Bolt	AB	탱크 고정용 볼트 (기초 콘크리트 연결)	Skirt 또는 Saddle 하단
Name Plate	NP	설계압, 제조사, 용량 등 표기	측면 고정
Baffle	BF	내부 교반기 흐름 제어용 격벽	반응조 등에 설치
Internal Piping	IP	내부 스프레이, CIP, Heater Coil 등	설계 조건에 따라 맞춤 제작

---

탱크 종류별 구성 비교

Comparison of tank types by structure and fittings – from vented atmospheric tanks to mixing tanks with internal piping.

탱크 유형	주 지지 방식	주요 부속
Atmospheric Tank	Leg / Saddle / Skirt	Overflow, Vent, Manhole
Pressure Vessel	Skirt or Saddle	Nozzle, Manhole, Lifting Lug, Drain
Horizontal Tank	Saddle or Leg	Drain, Overflow, LL, NP
Mixing Tank	Leg + Baffle	Internal Piping, Baffle, MH, CIP Nozzle

---

설계자 & 시공자 관점에서의 포인트

• Nozzle 위치는 설치 및 배관 작업성과 밀접하므로 도면에서 각도(Orientation) 확인 필수
• Drain 위치는 바닥 경사 고려 → 1~2도 이상 경사지게 설계
• Skirt 하단 앵커볼트 위치는 기초 설계와 연계
• Manhole는 설계사양에서 '뚜껑 개폐 여부, 개구 지름, 체결 방식' 반드시 명시
• Vent는 상단 압력조절밸브와 연동하는 경우 많음
• Internal Pipe 및 Coil 구조는 유지보수성 고려해 탈착 구조로 설계

---

시공 중 자주 나오는 실수

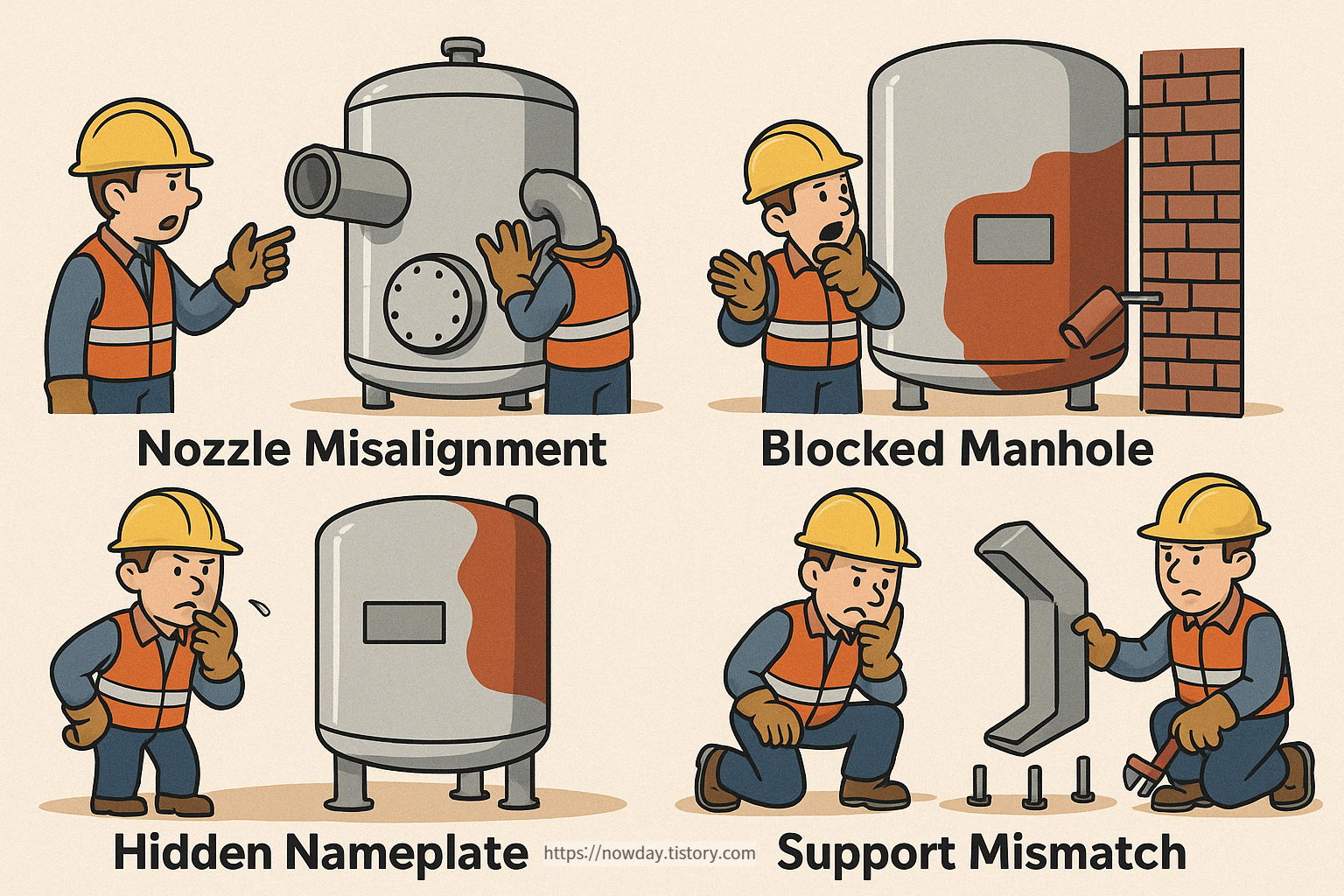

Common on-site tank installation mistakes – from nozzle misalignment to manhole obstructions

• Nozzle의 위치 불일치로 인한 배관 엘보 증가
• Manhole 위치가 벽면 장애물과 겹쳐 접근 불가
• Name Plate 위치가 도색 후에 가려지는 사례
• Leg Support와 Anchor Bolt 일치하지 않아 현장조정 발생

→ 설계단계에서 구조 이미지 기반 검토 필수!

---

결론

탱크는 단순히 원통과 뚜껑으로 구성된 것이 아닙니다.
정확한 부속의 명칭과 위치, 기능을 알고 있어야
설계 변경, 시공 승인, 배관 협의, 유지보수 대응까지 원활하게 이뤄집니다.

이번 가이드를 통해 탱크 도면을 더욱 정확히 해석하고,
실제 구조물의 설계나 검토 과정에서도 자신 있게 설명할 수 있기를 바랍니다.
