경판(경질 PVC) 규격표 총정리 – 두께, 사이즈, 밀도, 내화학성 완전 해설

by NOWDAY 2025. 4. 15.

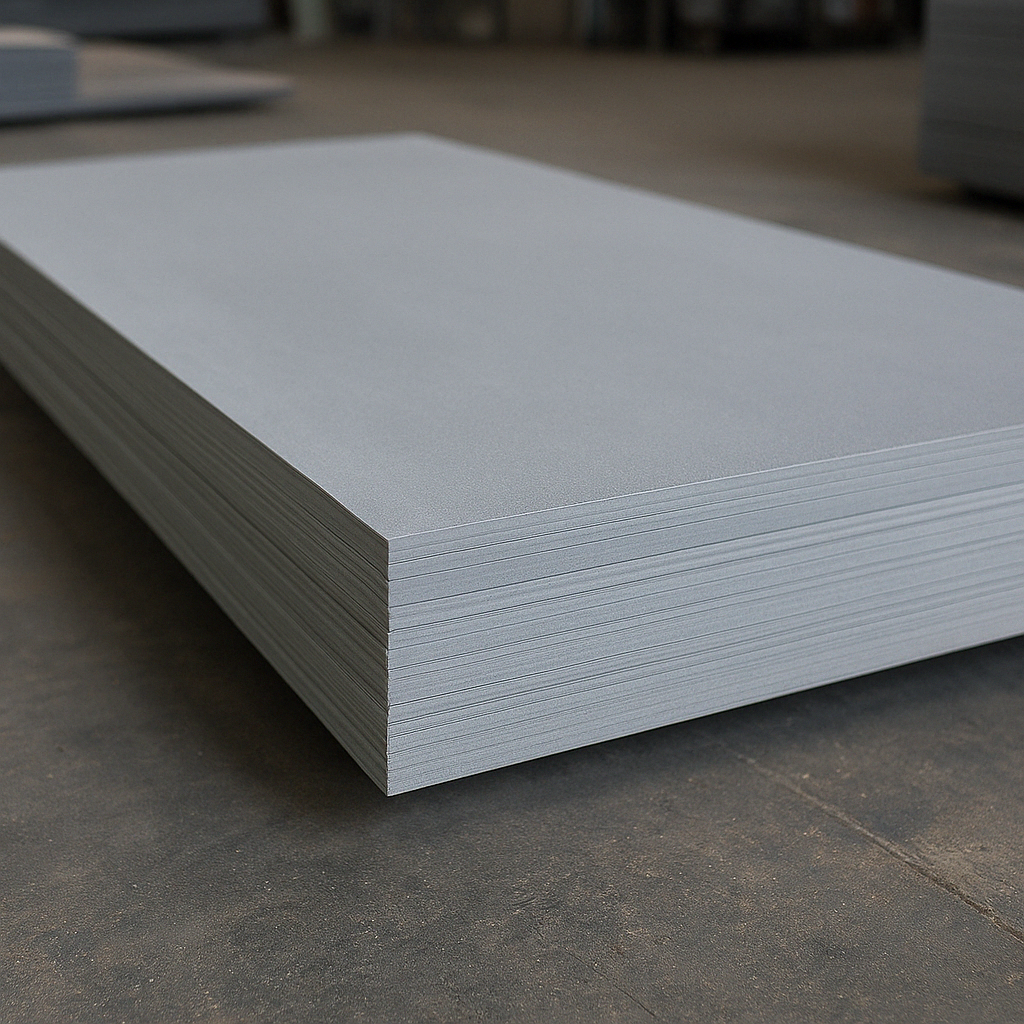

Close-up photo of a rigid PVC sheet used in industrial applications, showing flat surface texture and rectangular cut
A rigid PVC sheet commonly used in plant maintenance, chemical resistance, and structural panels.



경판이란?

  • 정의: 경질 폴리염화비닐 판재
  • 특징: 가공성 우수, 내화학성, 절연성
  • 산업용 용도: 반도체 설비, 전기박스, 방청판, 탱크류 등

경판 규격표

  • 단위: mm / Sheet (사이즈별)
  • 두께: 1T ~ 50T
  • 사이즈: 1000x2000, 1220x2440, 1500x3000 등

두께 (T) 사이즈 (mm) 평균 밀도 (g/cm³) 비고
1T 1000x2000 1.40 일반 Grade
3T 1220x2440 1.40 자주 사용
5T 1220x2440 1.42 플랜트 외장판
10T 1500x3000 1.45 화학설비 구조
20T 1500x3000 1.45 탱크류 지지대
30T 이상 주문 제작 1.45 강성용도

경판의 내화학성 (산별 정리)

화학물질 내화학성 등급
HCl (염산) 매우 우수 A
NaOH (가성소다) 우수 A
H₂SO₄ (황산) 보통 (70% 이하 사용) B
CH₃OH (메탄올) 사용 불가 D
아세톤 사용 불가 D

경판과 비교되는 재질

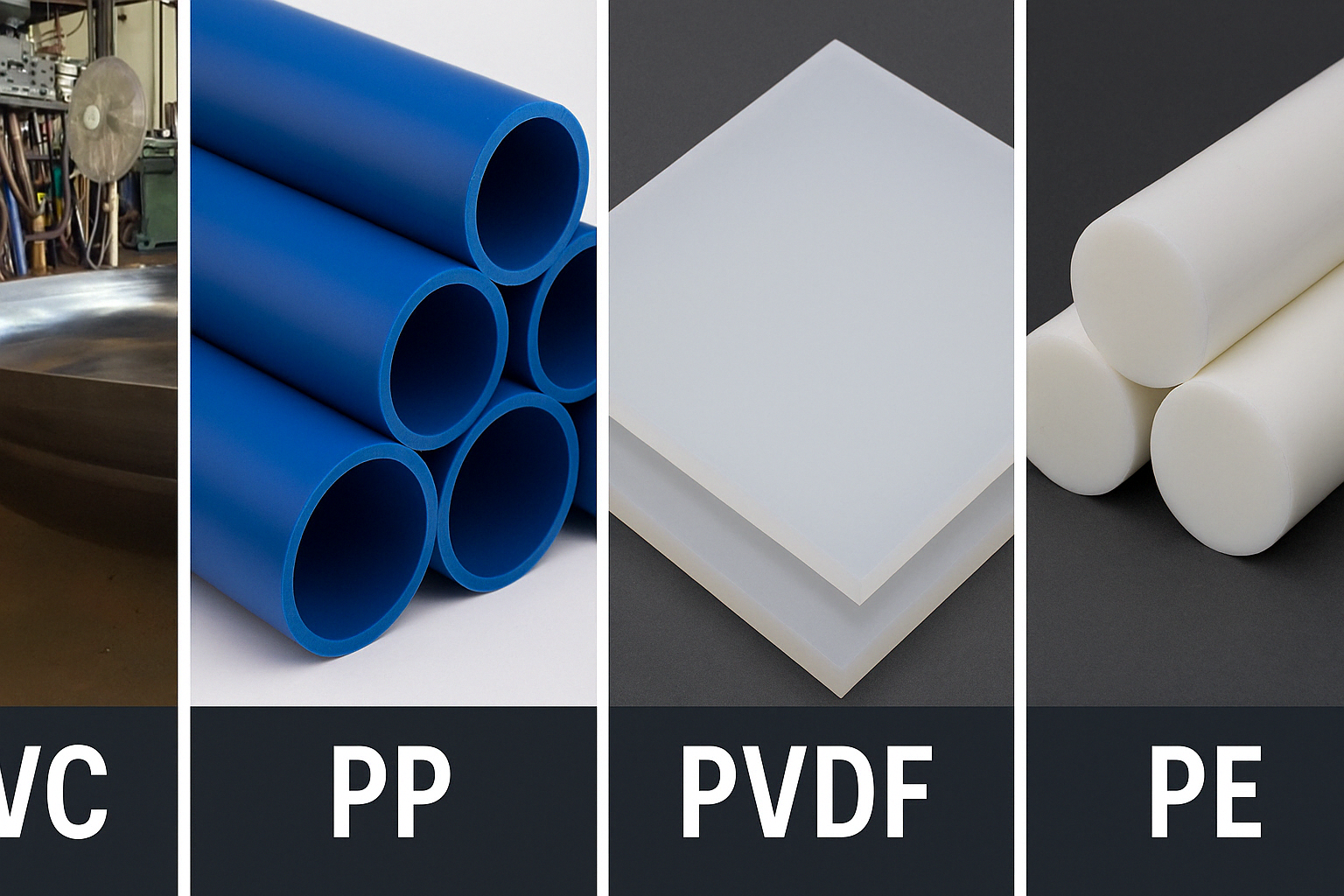

Side-by-side photograph comparison of four industrial plastic materials: PVC, PP, PVDF, and PE, highlighting their visual differences for engineering applications
Visual comparison of PVC, PP, PVDF, and PE – common industrial plastic materials used in piping, tanks, and panels.

재질 내열성 내화학성 강도 대표 용도
PVC 경판 보통 (~60℃) 우수 보통 전기함체, 판재
PP 우수 (~90℃) 우수 낮음 배관, 탱크 내피
PVDF 매우 우수 매우 우수 좋음 고순도 설비
PE 보통 보통 좋음 일반 산업용

실무 적용 팁

  • 경판은 절단 가공 용이, 드릴·절곡·접착 가능
  • 고온 작업에는 부적합 → 60℃ 이상은 변형 발생 가능
  • 장기 보관 시 수분 흡수 및 UV 노출 방지 필요
  • 방청용 외장재로는 PVC 대신 ABS 또는 FRP도 고려 가능

이미지 자료

  • PVC 경판 구조 단면도
  • 규격표 요약 인포그래픽
  • 내화학성 비교표
